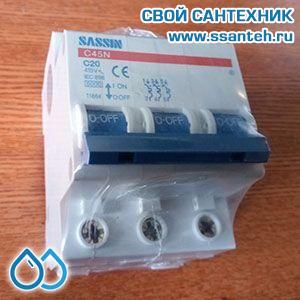

КАТАЛОГ » PАСПРОДАЖА » SASSIN - распродажа автоматических выключателей » 18265 Автоматический выключатель SASSIN C45N 3п 20А





Трехполюсный автоматический выключатель предназначен для коммутации и защиты цепей от перегрузок и токов короткого замыкания с предельной коммутационной способностью до 6000 А в в 3-проводной сети до 400В с частотой 50 или 60 Гц, а также для редкого включения и отключения электрооборудования и освещения при нормальных рабочих условиях. Применяется в административных, промышленных и жилых зданиях.
Номинальное напряжение – 380В/410В;
Номинальный ток: 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63А;
Срок службы: электрический – 6000 операций, механический – 20000 операций.

Автоматические выключатели являются электрическими коммутационными аппаратами, снабженными двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Рекомендованы к применению в вводно-распределительных устройствах для жилых и общественных зданий.

Принцип действия

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
