КАТАЛОГ » Автоматика термостатирования » Клапаны термостатические для систем отопления » 15565 HERZ 1776613 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN25, Kvs 11,0 м3/час, +55°С, байпас отключаемый

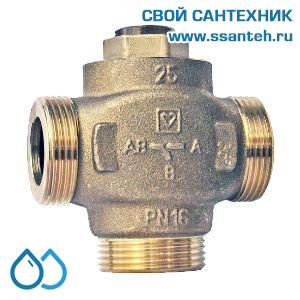

15565 HERZ 1776613 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN25,  Kvs 11,0 м3/час, +55°С, байпас отключаемый
15565 HERZ 1776613 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN25,  Kvs 11,0 м3/час, +55°С, байпас отключаемый
15565 HERZ 1776613 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN25,  Kvs 11,0 м3/час, +55°С, байпас отключаемый
15565 HERZ 1776613 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN25,  Kvs 11,0 м3/час, +55°С, байпас отключаемый
15565 HERZ 1776613 Teplomix Клапан трехходовой термостатический для твердотопливного котла DN25,  Kvs 11,0 м3/час, +55°С, байпас отключаемый

Розничная цена

5 721 (с НДС)

ваша скидка: 0,00 р.

Постоянный клиент

5 315 руб.
Накопительная скидка,
покупки общей суммой
на 30 000 рублей.
Цена с НДС

Опт

4 706 руб.
Накопительная скидка,
покупки общей суммой
на 200 000 рублей.
Цена с НДС

Наличие товара

Валюта: RUB

Цена актуальна.

Все цены на сайте пересчитаны с учетом Вашей скидки: у Вас 1 ценовая колонка, акционная скидка 0%.

консультация специалиста:
мы ответим на Ваши вопросы
8 (4942) 502-502

гарантия качества:
являемся официальным дилером

ваш регион:

рекомендуемая доставка:
транспортная компания СДЭК, до одного из терминалов в г. Петрозаводск.

рекомендуемая оплата:
Сбербанк-онлайн через QR-код на счете
как это сделать?

стоимость доставки (до 10 кг):





Клапан трехходовой термостатический для твердотопливного котла Teplomix 1776614 HERZ

с полностью перекрываемым байпасом (канал АВ-В) с заводскойнастройкой.


ПРИМЕНЕНИЕ

Клапан антиконденсатный Teplomix 1776614 HERZ предназначен для поддержания температуры 55°С обратного контура твердотопливного котла.

ПРИМЕРЫ ПРИМЕНЕНИЯ - схемы обвязки твердотопливного котла с использованием клапана Teplomix 1776613 HERZ в системе отопления с принудительной или комбинированной циркуляцией воды.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Корпус латунь
Температура среды,°С + 2 ... + 110 (вода)
- 20 ... + 110 (антифриз)
Заводская настройка клапана, °С 55
Максимальное давление среды, бар 16
Диаметр клапана, мм 25
Kvs клапана А-АВ, м3/ч 11
Значение утечки, % 4 от Kvs
Kvs клапана В-АВ, м3/ч 16
Значение утечки, % 0,1 от Kvs
Присоединение труб резьбовое 1 1/4" НР
Масса, кг
Производство Австрия


МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Клапан трехходовой термостатический для повышения температуры обратной воды пиролизного котла 7766 Herz монтируется с помощью резьбовых соединений Herz c уплотнением по плоскости прокладкой.
- Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.
- Если на кран-буксе снять заглушку 3/8" и установить на ее место сливной кран (см. принадлежности), то таким образом можно обеспечить функцию наполнения / слива а также промывку системы.

Параметры\Номер для заказа 1776603 1776604 1776613 1776614
Работа байпаса всегда открыт всегда открыт закрывается закрывается
Диаметр клапана (DN), мм 25 32 25 32
Максимальное рабочее давление (PN), бар 16 16 16 16
Пропусная способность (АВ-А) Kvs, м3/час 11 14 11 14
Пропусная способность (АВ-В) Kvs, м3/час 17 19 16 16
Присоединение труб 1 1/4" НР 1 1/2" НР 1 1/4" НР 1 1/2" НР
Рабочая температура, °С - 20 … + 110 - 20 … + 110 - 20 … + 110 - 20 … + 110
Заводская настройка, °С + 61 + 61 + 55 + 55
Цена, руб.(розница/пост./опт) от 4142 руб от 4258 руб от 4556 руб от 4672 руб


Клапаны регуляторы схожие по назначению

Параметры\Номер для заказа 7761T750101 7761T750102 7761T750103 7761T750104
Диапазон регулирования, °C + 20 … + 70 + 20 … + 70 + 20 … + 70 + 20 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 5002 руб от 5224 руб от 6268 руб от 6358 руб


Параметры\Номер для заказа 7761T742101 7761T742102 7761T742103 7761T742104
Диапазон регулирования, °C + 40 … + 70 + 40 … + 70 + 40 … + 70 + 40 … + 70
Максимальная температура среды, °C 120 120 120 120
Максимальное давление среды, (PN) бар 10 10 10 10
Диаметр клапана, (DN) мм 15 20 25 32
Пропускная способность, (Kvs) м3/час 3,0 3,0 6,27 6,44
Присоединение труб, G (плоское уплотнение) 3/4" НР 1" НР 1 1/4" НР 1 1/2" НР
Цена,руб. с НДС от 4527 руб от 4757 руб от 5698 руб от 5787 руб


ПРИНАДЛЕЖНОСТИ

ГШ3225Termicus Соединение накидная гайка 1 1/4" ВР со штуцером под ключ 1" НР , DN25, PN16, без покрытия
1622063 Herz Разъемное соединение: накидная гайка 1 1/4"; штуцер, 1" НР
1623663 Herz Соединение под пайку для медной трубы 28 мм
1624063 Herz Соединение под сварку для трубы 33,7 мм
1411900 Herz Краник для наполнения котла или слива.
1027600 Herz Краник сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение

Дополнительно, вам может потребоваться:

Примеры применения клапана трехходового термостатического 1776603, 1776613 HERZ.pdf

Руководство на термосмесительный трехходовой регулирующий клапан HERZ-Teplomix.pdf

Гарантийные обязательства HERZ.pdf

Сертификат соответствия на арматуру трубопроводную HERZ.pdf
